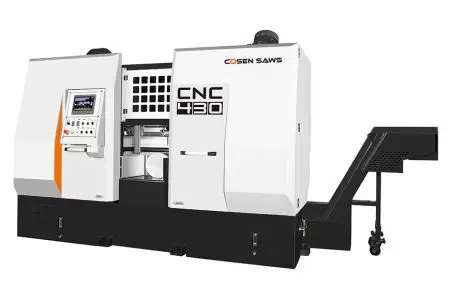

ЧПУ-430
Разработан для высокоскоростной резки сверхтвердых металлов, подходит для высокотехнологичных отраслей обрабатывающей промышленности, таких как аэрокосмическая, энергетическая и автомобильная.
CNC-430 — интеллектуальный полностью автоматический пильный станок, разработанный специально для высокопрочных материалов. Он использует высокопроизводительные пильные ленты из вольфрамовой стали и особенно подходит для резки труднообрабатываемых металлов, таких как инконель, титановый сплав и нержавеющая сталь. При обработке данного типа материалов часто возникают такие проблемы, как высокий износ инструмента и низкая эффективность обработки. CNC-430 способен эффективно преодолеть эти ограничения и повысить общую эффективность производства.
Эта машина особенно подходит для следующих областей:
Аэрокосмическое и оборонное производство: прецизионная обработка высокопрочных конструкционных материалов
Энергетическая промышленность: резка металлических деталей для оборудования атомной, нефтехимической и возобновляемой энергетики.
Автомобильная и тяжелая промышленность: массовое производство деталей из нержавеющей стали и высоколегированных сплавов
Медицинское оборудование: обработка высококачественных деталей из титана и нержавеющей стали
Производство пресс-форм и инструментов: резка различных инструментальных сталей и материалов пресс-форм, экономия человеко-часов
CNC-430 делает акцент на интеллектуальном управлении и стабильной обработке и имеет следующие особенности:
автоматическая регулировка параметров резки для снижения человеческого вмешательства
Продлевайте срок службы пильного полотна и сокращайте расходы на расходные материалы
Поддержка удаленного управления заказами на работу и пилами для повышения эффективности управления
Возможность сохранения часто используемых настроек, что экономит время и усилия при повторных операциях.
Будь то небольшой объем высокоточной обработки или большой объем тяжелого резательного производства, CNC-430 может предоставить стабильные и эффективные решения, помогающие компаниям выделиться на жестко конкурентном рынке.
Характеристики машины
- Цельная конструкция портальной пилы.
- Как система подачи, так и пильная рама оснащены системой подачи с шарико-винтовым сервоприводом и высокоточной конструкцией линейных направляющих.
- Прямоприводной редуктор в форме зонтика.
- Преобразование частоты управляет ленточной пилой, обеспечивая плавное изменение скорости.
- Прочная фиксированная и подвижная пильные консоли стабилизируют пильную ленту с обеих сторон, что снижает вибрацию.
- Двойное противоударное роликовое устройство.
- Двойные электрические стальные щетки.
- Автоматический натяжитель пильного ремня.
- В полноходовых гидравлических тисках используются линейные направляющие.
- Разъемные передние тиски увеличивают количество точек зажима и уменьшают образование заусенцев.
- Передние и задние тиски двойного действия.
- Пильная рама и тиски соединены и автоматически позиционируются.
- 10-дюймовый цветной сенсорный экран HMI с контроллером Mitsubishi PLC.
- Панель управления с регулируемым углом наклона.
- Интеллектуальная система управления COSEN обеспечивает USB-доступ к информации о рабочих заданиях, сохраняет персональные избранные параметры резки и предоставляет такие функции, как база данных материалов и управление ленточной пилой.
- Автоматическое отключение после первого и последнего реза.
- Параметры резки до и после резки можно задавать отдельно.
Необязательный
- Эксклюзивная запатентованная система V_Drive компании Gaosheng
- Обнаружение перекоса
- Отображение тока двигателя
- Электрический очиститель стружки скребкового типа
- Гусеничный электрический стружкоуборщик
- Гидравлическое прессовочное устройство
- Редукционный клапан давления тисков
- Функция сканирования QR-кода для выполнения заказа
Технические характеристики продукта
| модель | ЧПУ-430 | ||||
|---|---|---|---|---|---|
| имя | Высокоэффективная ленточная пила из вольфрамовой стали с интеллектуальным управлением | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 430 мм (16,9 дюйма) | - | - | ||
| Куб | 430 мм (16,9 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
430 x 430 мм (16,9 x 16,9 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди | - | - | - | |
| Обратное давление | - | - | - | ||
| Ленточная пила | скорость | 12 - 150 м/мин (40 - 492 фут/мин) | |||
| Размеры (Д x Ш x Г) | 6050 x 54 x 1,6 мм (238,1 x 2,1 x 0,063 дюйма) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2200 - 2300 кгс/см² (точность: +100 - +150 кгс/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 10 л.с. (7,5 кВт) | |||
| Гидравлический двигатель | 3 л.с. (2,25 кВт) | ||||
| Насос охлаждения | 1/2 л.с. (0,38 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 60 л (15 галлонов) | |||
| Контейнер для охлаждающей жидкости | 145 л (36,2 галлона) | ||||
| Зажим тисков | Метод контроля | Гидравлическое управление полного хода и ЧПУ | |||
| Минимальная зажимная способность | 0 мм | ||||
| Остаток | 100 мм (3,93 дюйма) | ||||
| Кормление | Метод контроля | ------------------------- | |||
| Длина - одинарный ход | 403 мм (15,8 дюйма) | ||||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 800 мм (31,4 дюйма) | |||
| Масса | ------------------------- | ||||
| масса | Общий вес | 5500 кг (11858 фунтов) | |||
| Область | (Длина x Ширина x Высота) | 4400 x 2050 x 2500 мм (173,2 x 80,7 x 98,4 дюйма) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: ЧПУ
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦430
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦430
- Мощность обработки - диаметр окружности (мм): 430
- Ширина пильного полотна/дисковой пилы R (мм): 54
- Минимальная и максимальная скорость пильного полотна (м/мин): 12~150
