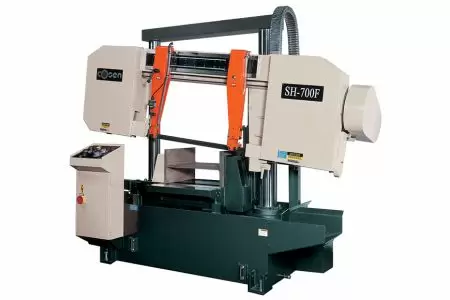

Ш-700Ф
Этот пильный станок оснащен двигателем ленточной пилы мощностью 7,5 лошадиных сил, ленточной пилой шириной 41 мм, независимым блоком управления, двухколонной портальной конструкцией и наклонной на 7,5 градусов пильно-лучевой рамой для большей эффективности при вставке ленточной пилы в полотно.
Конструкционная сталь прочная и имеет высокую производственную мощность. Он имеет конструкцию с двумя шпинделями большого диаметра. При распиловке усилие распиловки равномерно распределяется по всей машине, что снижает вибрацию, возникающую во время распиловки, и обеспечивает плавный процесс резки. Все кнопки управления подключены к панели блока управления и четко обозначены, что обеспечивает вам максимально простую и удобную рабочую среду.
Характеристики машины
- Гидравлическая двухколонная портальная конструкция.
- Высокопрочный редуктор.
- Частотный преобразователь может регулировать скорость пиления.
- Циркуляционная система охлаждения режущего инструмента.
- Подключенный двигатель приводит в действие стальные щетки.
- Вспомогательный лист/подшипник из вольфрамовой стали зажимает полотно пилы, повышая его устойчивость.
- Гидравлически подвижная пильная рама/передние и задние тиски.
- Гидравлическая система натяжения пильного ремня.
- Клапан регулирования давления подачи.
Необязательный
- Антивибрационный ролик
- Редукционный клапан давления тисков
- Обнаружение перекоса пильного полотна (установка этой опции сократит ширину распила) Приводной роликовый питатель
- Роликовый питатель с электроприводом/без электропривода
Технические характеристики продукта
| модель | Ш-700Ф | ||||
|---|---|---|---|---|---|
| имя | Полуавтоматический двухсторонний вращающийся горизонтальный ленточнопильный станок | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 420 мм (16,5 дюймов) | - | - | ||
| Куб | 350 мм (13,7 дюйма) | - | - | ||
| Кубоид (ширина x высота) |
350 x 700 мм (13,7 x 27,5 дюймов) |
- | - | ||
| Пучок | Давление прижима спереди | - | - | - | |
| Обратное давление | - | - | - | ||
| Ленточная пила | скорость | 22 - 112 м/мин (73 - 367 фут/мин) | |||
| Размеры (Д x Ш x Г) | 5450 x 41 x 1,3 мм (214,5 x 1,6 x 0,05 дюйма) | ||||
| напряжение | Гидравлическая система | ||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 7,5 л.с. (5,59 кВт) | |||
| Гидравлический двигатель | 1 л.с. (0,74 кВт) | ||||
| Насос охлаждения | 1/8 л.с. (0,09 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 50 л (13 галлонов) | |||
| Контейнер для охлаждающей жидкости | 40 л (10,4 галлона) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 27 мм (1,06 дюйма) | ||||
| Остаток | ------------------------- | ||||
| Кормление | Метод контроля | ------------------------- | |||
| Длина - одинарный ход | ------------------------- | ||||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 700 мм (27,5 дюймов) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 2017 кг (4447 фунтов) | |||
| Общий вес | 2145 кг (4729 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 3200 x 1397 x 2235 мм (125 x 55 x 87 дюймов) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полуавтоматический
- Скос: нет вращения
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦350
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦700
- Мощность обработки - диаметр окружности (мм): 420
- Ширина пильного полотна/дисковой пилы R (мм): 41
- Минимальная и максимальная скорость пильного полотна (м/мин): 22~112
