Ш-5542

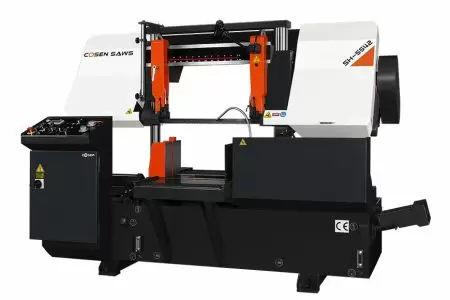

Полуавтоматическая портальная ленточная пила
Этот полуавтоматический горизонтальный двухколонный пильный станок оснащен двигателем ленточной пилы мощностью 7,5 л.с., шириной ленточной пилы 41 мм, независимым блоком управления, двухколонной конструкцией портального типа, прочной конструкцией из стали и высокой эффективностью. Он имеет конструкцию с двумя шпинделями большого диаметра. При распиловке усилие распиловки равномерно распределяется по всей машине, что снижает вибрацию, возникающую во время распиловки, и обеспечивает плавный процесс резки. Все кнопки управления подключены к панели блока управления и четко обозначены, что обеспечивает вам максимально простую и удобную рабочую среду.
Характеристики машины
- Гидравлическая двухколонная конструкция.
- Редуктор специально разработан для выдерживания высокого бокового давления.
- Пильная лента управляется частотным преобразователем с бесступенчатым изменением скорости.
- Регулируемая встроенная система охлаждения.
- Независимая система привода щеток работает с той же скоростью, что и пильный диск.
- Зажим пильного полотна из вольфрамовой стали надежно направляет и зажимает пильное полотно; Кроме того, имеются дополнительные подшипники, которые поддерживают пильный диск сверху, обеспечивая дополнительную поддержку.
- Прочная чугунная пильная рама.
- Прочные чугунные разъемные тиски для уменьшения заусенцев на заготовках, открывание и закрывание с гидравлическим управлением.
- Регулировка давления масла натяжения пильного полотна.
- Система с двумя клапанами давления и скорости подачи для оптимальной производительности резки.
Необязательный
- Гидравлическое прижимное устройство
- Редукционный клапан давления тисков
- Обнаружение перекоса пильного полотна
- Двухметровая кормушка
Технические характеристики продукта
| модель | Ш-5542 | ||||
|---|---|---|---|---|---|
| имя | Полуавтоматическая горизонтальная ленточная пила | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 420 мм (16,5 дюймов) | - | - | ||
| Куб | 420 мм (16,5 дюймов) | - | - | ||
| Кубоид (ширина x высота) |
420 x 550 мм (16,5 x 21,6 дюйма) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 38–550 мм (1,4–21,6 дюйма) Высота: 0–420 мм (0–16,5 дюйма) |
- | - | |
| Обратное давление | - | - | - | ||
| Ленточная пила | скорость | 15 - 115 м/мин (50 - 377 футов/мин) | |||
| Размеры (Д x Ш x Г) | 5300 x 41 x 1,3 мм (208,6 x 1,6 x 0,04 дюйма) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2200 - 2300 кг/см² (точность: +100 - +150 кг/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 7,5 л.с. (5,59 кВт) | |||
| Гидравлический двигатель | 2 л.с. (1,49 кВт) | ||||
| Насос охлаждения | 1/8 л.с. (0,09 кВт) | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 40 л (6,6 галлона) | |||
| Контейнер для охлаждающей жидкости | 85 л (10,5 галлонов) | ||||
| Зажим тисков | Метод контроля | Давление масла | |||
| Минимальная зажимная способность | 38 мм (1,4 дюйма) | ||||
| Остаток | 15 мм (0,5 дюйма) | ||||
| Кормление | Длина - одинарный ход | ------------------------- | |||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 700 мм (27,5 дюймов) | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 1764 кг (3880 фунтов) | |||
| Общий вес | 1914 кг (4210 фунтов) | ||||
| Область | (Длина x Ширина x Высота) | 2757 x 1110 x 1845 мм (108 x 43 x 72 дюйма) | |||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полуавтоматический
- Скос: нет вращения
- Линия продуктов: горизонтально-портальный
- Мощность обработки - максимальная высота (мм): ≦420
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦550
- Мощность обработки - диаметр окружности (мм): 420
- Минимальная и максимальная высота прессования (мм): 0~420
- Ширина пильного полотна/дисковой пилы R (мм): 41
- Минимальная и максимальная скорость пильного полотна (м/мин): 15~115
